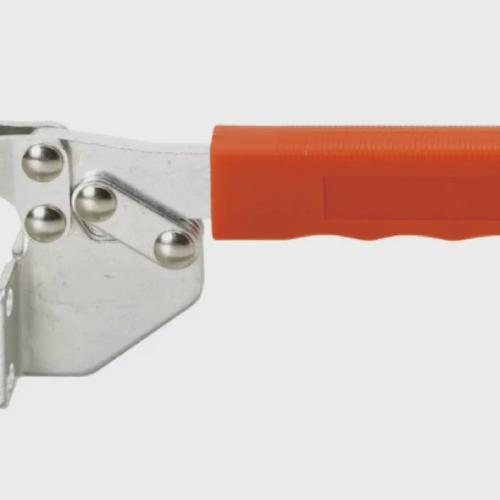

水平式快速夹具MC01 五金冶具中的肘夹利器

在五金制造、焊接、检测及装配等工业领域，快速夹具（又称肘夹）是提升生产效率、保证加工精度的关键工具。其中，水平式快速夹具MC01凭借其稳定的夹持力、便捷的操作方式和广泛的应用场景，成为冶具设计中备受青睐的组件。本文将围绕MC01水平式快速夹具的结构、工作原理、应用及选型要点展开详细介绍。

一、什么是水平式快速夹具MC01？

水平式快速夹具MC01属于手动肘夹的一种，其手柄运动方向与夹紧臂的运动方向呈水平关系。当操作者下压手柄时，通过连杆机构将旋转运动转化为夹紧臂的水平直线运动，从而实现对工件的快速夹紧或松开。MC01是该系列中的经典型号，通常采用优质碳钢或不锈钢制造，表面经过镀锌或发黑处理，具备良好的耐磨性和防腐蚀性。

二、结构组成与工作原理

MC01水平式快速夹具主要由以下部件构成：

• 底座：用于将夹具固定在冶具或工作台上，通常带有安装孔。
• 手柄：操作者施力的部件，提供杠杆增力。
• 连杆机构：由多个铰接的连杆组成，实现力传递和自锁。
• 夹紧臂：直接接触工件并施加夹紧力的部件，可配备橡胶头或螺栓头。
• 调节螺母：用于微调夹紧行程和夹紧力。

工作原理基于四杆机构的“死点”自锁特性。当手柄压下至最终位置时，连杆接近共线，此时夹具进入自锁状态，即使受到工件反作用力也不会松脱。反向提起手柄即可快速释放。

三、MC01水平式快速夹具的特点

1. 快速操作：单手即可完成夹紧和松开，大幅缩短装夹时间。
2. 自锁可靠：死点自锁确保夹紧后不会因振动或外力而松开。
3. 夹持力稳定：通过调节螺母可预设夹紧力，重复定位精度高。
4. 安装灵活：底座设计多样（如法兰座、直座），可适应不同冶具布局。
5. 耐用性强：优质材料与热处理工艺保证长寿命。
6. 水平夹持：特别适合需要从侧面水平推压工件的场合，如板材拼接、框架焊接等。

四、典型应用场景

MC01水平式快速夹具广泛应用于以下领域：

• 焊接冶具：固定金属板材、管件，保证焊接位置准确，减少变形。
• 机加工冶具：在铣削、钻孔、磨削时快速夹持工件，提高装夹效率。
• 检测冶具：用于三坐标测量、视觉检测等，确保工件位置一致。
• 装配线：在家电、汽车零部件装配中，快速定位并压紧零件。
• 木工与DIY：用于木工工作台、个人工作室的临时固定。

五、选型与使用注意事项

选型要点

• 夹持力：根据工件重量、切削力等选择合适夹持力的型号。
• 行程：需大于工件取放所需的空间。
• 安装方式：确认底座类型与冶具面板匹配。
• 夹紧头：可选平头、橡胶头、螺栓头等以适应工件表面。
• 材质：不锈钢型适用于潮湿或腐蚀环境；碳钢镀锌型经济实用。

使用注意

• 定期检查连杆销轴是否磨损，避免自锁失效。
• 避免超载使用，以免手柄或连杆变形。
• 在夹紧面加垫铜皮或橡胶，防止工件表面损伤。
• 安装时确保底座紧固，防止夹具移位。

六、

水平式快速夹具MC01作为五金冶具中的基础元件，以其高效、可靠、易用的特点，在各类制造过程中发挥着不可替代的作用。正确选型与合理使用，不仅能提高生产效率，还能保障加工质量。随着自动化程度的提升，手动肘夹仍将与气动、液压夹具互补共存，尤其在中小批量、多品种生产中保持旺盛生命力。对于冶具设计者和现场工程师而言，深入理解MC01的工作原理与维护要点，将有助于优化工装方案，创造更大价值。
