冶具设计在五金制造中的应用与核心技术解析

在现代五金制造行业中，冶具设计扮演着至关重要的角色。冶具，常被称作工装夹具，是用于在加工、装配、检测等生产环节中固定工件、保证精度、提升效率的关键工艺装备。特别是在五金冶具领域，由于其面对的材料多为不锈钢、铜、铝、铁等金属，且加工方式涉及冲压、CNC、焊接、抛光等，对冶具的强度、耐磨性及定位精度提出了更高的要求。

一、五金冶具设计的核心原则
五金冶具设计并非简单的“夹住工件”，而是需要综合考虑定位、夹紧、刚性与操作便利性。定位基准应与设计基准、工序基准尽量重合，遵循“六点定位原理”，避免过定位或欠定位。夹紧力应着力于工件刚性较好的部位，防止薄壁五金件在夹紧时发生变形。冶具材料通常选用45号钢、Cr12MoV、SKD11等，并进行热处理（如淬火HRC58-62）以抵抗五金件的磨损。对于高精度五金件，冶具还需设计排屑槽或吹气结构，防止金属碎屑影响定位。

二、五金冶具的典型类型与应用

1. 冲压冶具：用于冲床或油压机上，固定板材并引导冲头。常见有落料模压板治具、折弯定位治具，要求抗冲击性强。
2. CNC加工冶具：用于加工中心、铣床，如虎钳、真空吸盘、气动夹具，需保证重复定位精度在0.01mm以内，尤其适合铝合金、铜件的小批量多品种加工。
3. 焊接冶具：用于五金框架、支架的组焊，需采用耐高温材料，并设计铜质散热块或快速夹钳，减少焊接变形。

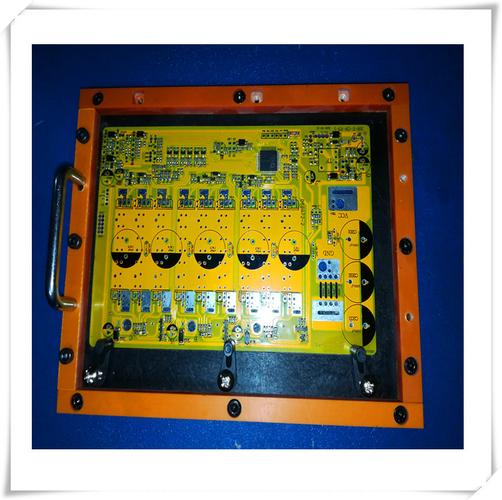

4. 检测冶具：如检具、位置度规，用于快速判断五金件孔位、轮廓是否合格，通常配合通止规使用。

三、五金冶具设计的关键步骤
第一步：分析产品图纸与工艺。明确五金件的材料、尺寸公差、生产批量及设备类型，确定冶具的自动化程度（手动、气动还是液压）。
第二步：确定定位与夹紧方案。绘制定位草图，合理布置支撑钉、定位销、V型块等元件，选用标准件以降低成本。
第三步：进行受力与误差分析。核算夹紧力是否导致工件屈服，分析冶具在切削力或冲压力下的变形量。
第四步：三维建模与出图。利用SolidWorks、UG等软件设计冶具体，并标注配合公差、表面粗糙度及热处理要求。
第五步：试制与验证。通过首件检验，采用红丹粉或三坐标测量机检查接触斑点及工件尺寸，逐步优化。

四、五金冶具设计的常见问题与对策
在实际生产中，常见问题包括：工件被夹伤（可改用软爪、聚氨酯垫）、定位销磨损快（改用镶硬质合金套）、排屑困难（增加压缩空气吹扫或斜面）。另外，对于需要多面加工的五金件，可设计翻转式冶具或四轴回转冶具，减少装夹次数，提升效率。

五、未来趋势：柔性化与智能化
随着五金产品更新换代加快，治具设计正朝着模块化、可调式方向发展。例如采用快换定位销、组合夹具系统，一套基础冶具可适应多种相似五金件。集成传感器与气动控制的智能冶具能实时监测夹紧状态，防止漏夹或过载。对于大批量生产，专用自动冶具则与机器人上下料结合，实现无人化车间。

冶具设计是五金制造工艺的基石。优秀的五金冶具设计不仅能稳定产品质量，还能显著提高生产效率、降低对操作者技能的依赖。设计者需紧密结合产品特性、设备条件与成本要求，在刚性、精度与灵活性之间找到最佳平衡点。
